NOVA-L Mřížky a vyústky

- cena na vyžádání

Popis

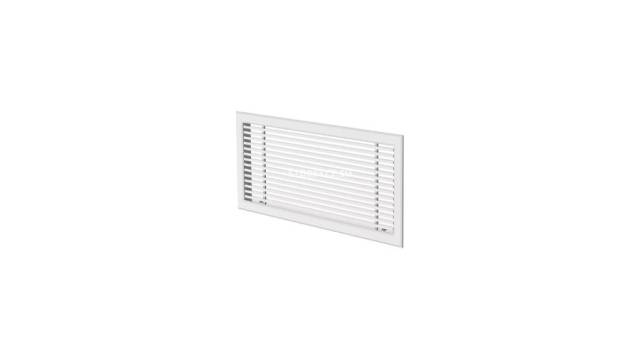

NOVA-L je jednořadá nebo dvouřadá hliníková stěnová mřížka s pevnými předními lamelami. Mřížka slouží jako koncový designový element pro přívod nebo odvod vzduchu. V případě potřeby může být mřížka rozdělená na části a instalovaná v neomezeně dlouhé spojené řadě lineárních mřížek. Obraz proudění se nastavuje pomocí druhé řady natočitelných lamel. Pro rovnoměrné proudění a nastavení průtoku vzduchu je určena regulační klapka R1.

• Možnost vytvoření nekonečné řady mřížek

• Různé tvary a rozteče lamel

• Vertikální nebo horizontální uspořádání lamel

Konstrukční provedení

Mřížka NOVA-L je vyrobena z hliníkových profilů povrchově eloxovaných nebo v barvě signální bílá (RAL 9003-30). Dle požadavku lze mřížku vyrobit v libovolném barevném provedení dle vzorníku RAL. Pevné přední lamely jsou standardně v horizontálním provedení. Lamely mají volitelný osový rozestup 12.5, 17.5 nebo 20 mm a 3 druhy tvarového provedení. V případě, že nebude uveden typ tvarování, uspořádání a rozteč lamel, bude vždy dodán tvar lamely „1“, lamely horizontální a rozteč 12,5 mm.

Druhá řada lamel je vždy nastavitelná, orientovaná kolmo na první řadu a tvar lamely je pouze v provedení „4“, rozteč 20 mm.

Pro velikost otvoru L ≥ 2000 mm se může mřížka skládat v neomezeně spojenou řadu lineárních mřížek. Teplotní rozsah proudícího vzduchu je -20 - 70 °C. Příslušenstvím vyústky může být upínací rámeček (UR) nebo regulace v pozinkovaném (R1) nebo černém provedení RAL9005 (RS1).

Příslušenství

Upínací rámeček UR-NOVA

Regulační klapka R1-NOVA, RS1-NOVA

Montáž

Mřížku je možné instalovat přímo do čtyřhranného potrubí, stěny nebo stropu. Je možné volit z nabízených možností upínání pomocí šroubů na čelní straně mřížky (upínání „1“), pružin (upínání „2“) nebo pomocí speciálního mechanismu s upínacím rámečkem (upínání „3“). Při montáži pomocí pružin je doporučeno použít také upínací rámeček UR. Speciální mechanismus a upínání pomocí šroubů je vhodné pro bezpečnou montáž do stropu. Od velikosti 800x500 mm doporučujeme typ upínání konzultovat v kanceláří firmy Systemair.
