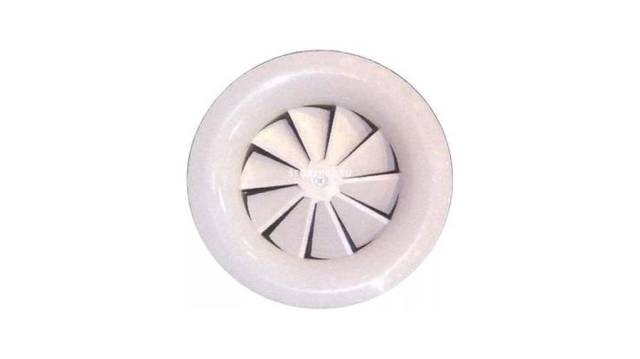

CRS Vířivé anemostaty 315

CRS-315-SW

Popis

Vířivé anemostaty CRS s pevnými lamelami a čelní kruhovou deskou se používají jako koncové vzduchotechnické elementy k přívodu a odvodu tepelně upraveného vzduchu. Čelní deska je tvořena z pevných profilových lamel, které zajišťují rovnoměrný vířivý přívod vzduchu do prostoru. Ve srovnání s tradičními kruhovými prvky se anemostat CRS vyznačuje vysokou indukční kapacitou. Vzniklá rotační turbulence způsobuje rychlé promísení přiváděného a nasávaného vzduchu, což má za následek rychlé smísení teplot a značně kratší dosah proudu. Díky svému jednoduchému designu naleznou uplatnění v administrativních budovách, kancelářích v obchodních centrech. Pracovní rozsah teplot ∆T = ±10 K.

• Vysoká indukce proudu vzduchu

• Montáž přímo do potrubí nebo plenum boxu

• Nízká hladina hluku

Konstrukční provedení

Čelní deska anemostatu je standardně vyrobena z pozinkovaného ocelového plechu s povrchovou úpravou v bílé barvě RAL9003-30 nebo RAL9010-30. Dle požadavku lze vyrobit v libovolném barevném provedení dle RAL. Kruhové hrdlo na horní straně anemostatu slouží pro připojení potrubní trasy.

Příslušenství

Montážní konzola CRS-MB

Plenum box THOR + CRS-MB, THOR-E

Montáž

Anemostat se může instalovat přímo do potrubní trasy přes montážní konzolu CRS-MB, která se objednává jako příslušenství. Alternativně lze kruhové potrubí namontovat pomocí samořezných šroubů umístěných uvnitř v připojovacím hrdle.

Pro zajištění rovnoměrného proudění a regulace množství vzduchu se doporučuje připojení pomocí plenum boxu THOR nebo THOR-E.

U plenum boxu THOR je nutné instalovat do připojovacího hrdla montážní konzolu CRS-MB.

U plenum boxu THOR-E je konzola pro připojení anemostatu již standardně vestavěna.

Anemostat se uchytí k příslušenství pomocí otvoru ve středu desky a spojovacího šroubu. Spojovací šroub s dekorativním bílým krytem je standardně součástí dodávky.
