HELLA Štěrbinová výusť

- cena na vyžádání

HELLA

Popis

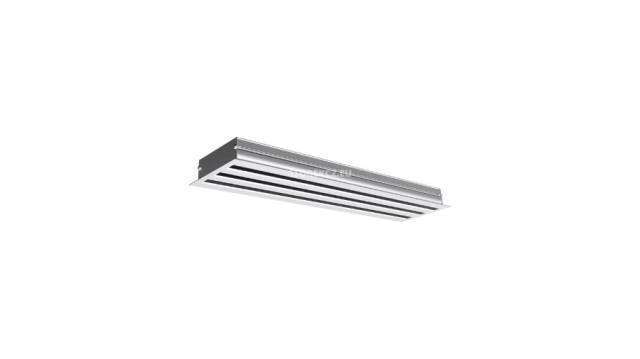

Komfortní štěrbinová vyúsť HELLA je lineární stropní distribuční prvek určený pro přívod tak i odvod upraveného vzduchu. Díky své konstrukci je oblíbený mezi architekty a je vhodný do interiérů, kde jsou kladeny vysoké požadavky na design. Vyústě HELLA se vyznačují především dlouhým dosahem proudu vzduchu a vysokou indukcí. Požadovaný obraz proudění přiváděného vzduchu lze měnit nastavením lamel v jednotlivých štěrbinách. Objem přiváděného vzduchu lze regulovat posuvnou klapkou. Typickým místem instalace HELLA je stropní podhled. Pro instalaci speciálně do kazetového podhledu (T-bar) byl navržen prvek HELLA-T. Štěrbinové vyústě HELLA mohou být instalovány jednotlivě nebo je lze skládat z jednotlivých segmentu do nekonečně dlouhých řad.

Přednosti

• Moderní úzký a kompaktní design

• Snadná a rychlá instalace

• Variabilní obraz proudění

• Možnost instalace s plenum boxem nebo montážní konzolí

• Plenum box s třídou těsnosti C dle normy EN 1751

• Posuvná regulační klapka na vyžádání

• Možnost skládání do nekonečné dlouhých řad

• Rohové propojovací designové prvky

Typy výrobků

• HELLA: Lineární štěrbinová vyúsť

• HELLA-T: Lineární štěrbinová vyúsť určená pro montáž do kazetového podhledu (T-bar)

• HELLA-CE: 90 ° rohový díl

Příslušenství

• PB-HELLA: Plenum box

• CP-PB-HELLA: Spojovací díl pro plenum boxy

• S-HELLA: Rozpěra

• MB-HELLA: Montážní konzola

• CP-HELLA: Spojovací díl

• EC-HELLA: Koncový díl

Montáž

Štěrbinová vyúsť HELLA se instaluje přímo do plenum boxu PB-HELLA, který se připojí na potrubní rozvody nebo se samostatně uchytí do stropní konstrukce pomocí montážní konzole MB-HELLA. Při tvorbě lineární řady vyústí je nutné jednotlivé sousední prvky spojit pomocí spojovacích dílů (čepů) CP-HELLA. Pro jeden spoj je potřeba 4 ks spojovacích dílů (čepů).

Popis

Lineární štěrbinová vyúsť HELLA je vyrobena z hliníkových profilů. Povrchovou úpravou může být eloxovaný hliník nebo prášková barva v odstínu RAL. U prvku lze volit mezi jednou nebo až čtyřmi štěrbinami. Každá štěrbina je vybavená podélnou lamelou, kterou lze nastavit pro různé obrazy proudění vzduchu v úhlu 180 ° mezi svislým a dvěma protilehlými vodorovnými směry. Tyto lamely jsou demontovatelné bez nářadí, což usnadňuje instalaci. Posuvná regulační klapka z pozinkované oceli je součástí vyústky a lze ji připevnit nebo odpojit bez použití nástrojů. Koncové díly uzavírají viditelný rám vyústě. Tyto prvky jsou upevněny k hliníkovým profilům šrouby. Pokud jsou demontovány koncové díly, je možné nainstalovat další navazující štěrbiny a vytvářet tak nekonečný souvislý distribuční prvek. Jako příslušenství lze dodat plenum box z pozinkované oceli s kruhovým připojením. Plenum box lze vybavit izolací vnitřní a/nebo vnější. Pro instalaci bez plenum boxu je k dispozici montážní konzole z pozinkované oceli.
