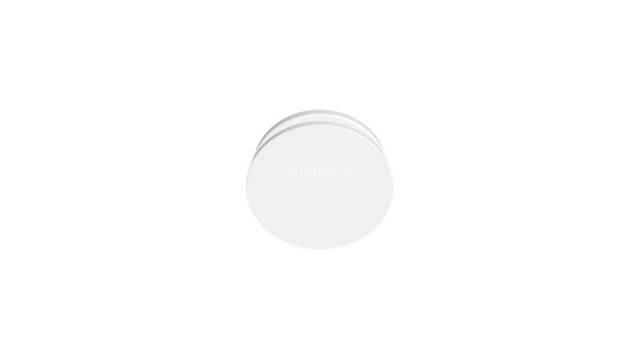

TFF Ventily Přívodní talířový ventil 200 kovový

TFF 200-SW

Popis

Difuzory TFF s nastavitelnou čelní deskou se používají jako koncové vzduchotechnické elementy k přívodu a odvodu tepelně upraveného vzduchu. Vyšroubováním nebo zašroubováním spodní kruhové části dochází ke změně šířky štěrbiny a tím nastavení požadovaného množství vzduchu a změně obrazu proudění. Samolepící pěnová páska umožňuje upravit směr proudu vzduchu ve výseči 180°. Difuzory jsou vhodné pro pracovní rozsah teplot ∆T = ±10 K.

• Nastavitelný obraz proudění

• Nízká hladina hluku

• Montáž přímo do potrubí nebo plenum boxu

Konstrukční vyhotovení

Difuzor TFF je vyrobený z pozinkovaného ocelového plechu s povrchovou úpravou v bílé barvě RAL9003-30. Čelní nastavitelná deska je vyplněna hlukově pohltivým materiálem. Pro snadnou montáž je difuzor vybaven pružinkami z pozinkovaného ocelového plechu.

Příslušenství

Montážní rámeček RFU

Plenum box THOR, THOR-E

Montáž

Difuzor se instaluje přímo do kruhového potrubí nebo pomocí montážních rámečků RFU. Pro zajištění rovnoměrného proudění vzduchu se doporučuje připojení potrubní trasy přes plenum box THOR nebo THOR-E.

Montážní rámeček není součástí dodávky, ale jako volitelné příslušenství.
