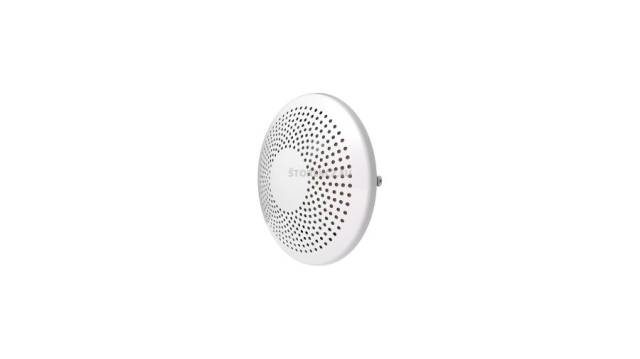

BOR-R Stěnový rezidenční difuzor 100 kruhový

BOR-R 100-SW - RES

Popis

Stěnový kruhový difuzor BOR-R je díky svému nadčasovému designu obzvláště vhodný nejen pro rezidenční bydlení, ale i do kanceláří, hotelů a jiných obytných místností. Difuzor zajistí přívod čerstvého vzduchu bez vzniku zbytečného hluku a nepříjemného průvanu. U instalací blízko stropní konstrukce, proudící vzduch z difuzoru vytvoří tzv. Koanda efekt a zabrání odklonění proudu vzduchu od stropu do zóny pobytu před dosažením přijatelné teploty. BOR-R je vhodný i pro systémy s variabilním průtokem vzduchu (VAV), protože obraz proudění je zachován v celém rozsahu proudění. Difuzor BOR-R lze použít na přívod i odvod vzduchu. Max. teplotní rozdíl ΔT je ± 10K.

• Jedinečný design

• Nízká hladina hluku

• Výborná indukce proudu vzduchu

• Přesné nastavení množství vzduchu bez demontáže prvku

Konstrukční provedení

Difuzor se skládá z perforované čelní desky a komory s připojovacím kruhovým hrdlem. Difuzor je vyrobený z pozinkovaného ocelového plechu s povrchovou úpravou v bílé barvě RAL9003-30. Dle požadavku lze vyrobit v libovolném barevném provedení dle RAL. Připojovací hrdlo je vybaveno břitovým těsněním z gumové pryže. Difuzor je vybaven posuvným mechanismem pro nastavení průtoku vzduchu bez nutnosti demontáže prvku. Místo pro snímání tlakové diference a aretační páčka pro nastavení množství vzduchu jsou umístěny na boční straně komory difuzoru. Pro zajištění jednoduchého servisu a čištění je čelní deska je odnímatelná.

Montáž

Difuzor se instaluje do potrubní trasy pomocí kruhového připojovacího hrdla. Pro instalaci na stěnu slouží připravené otvory na komoře difuzoru, které jsou dostupné po sejmutí čelní desky. Pro uchycení do konstrukce jsou použity šrouby, které jsou standardní součástí dodávky.
