SAVE Vzduchotechnické jednotky VTR 150/B L 500W vertikální levá/pravá

SAVE VTR 150/B L 500W

Popis

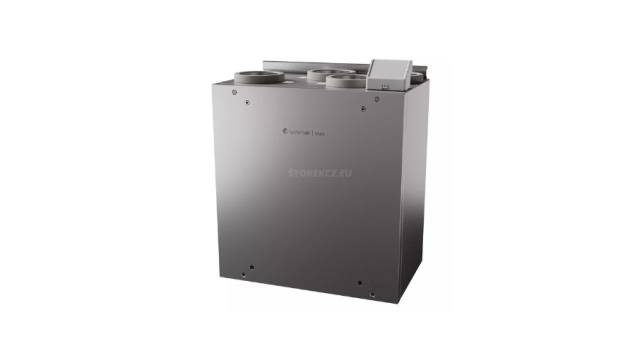

Rekuperační jednotka SAVE VTR 150/B je díky své konstrukci a parametrům určena k větrání nejen rezidenčních objektů, ale také k větrání komerčních prostorů a školních tříd s podlahovou plochou až do cca 115 m² (doporučení Systemair). Nízké vnitřní tlakové ztráty snižují spotřebu elektrické energie na minimum, což potvrzují nízké hodnoty SFP (kW/m3*s) faktoru jednotky. Vzhledem k vertikální orientaci hrdel je jednotka SAVE VTR 150/B určena pro nástěnnou montáž. Jednotka je vybavena pátým hrdlem pro připojení digestoře.

Konstrukce

Dvojitý plášť jednotky je vyroben z pozinkovaného ocelového plechu a je vyplněn 30 mm vrstvou tepelné a protihlukové izolace z minerální vlny. Jednotka se vyrábí v levém (L) i pravém (R) provedení, je vybavena panelovými filtry pro přívod ePM1 60% a odvod ePM10 60%, účinnými ventilátory s EC motory, rotačním regeneračním výměníkem a elektrickým ohřívačem ELB o výkonu 0,5 nebo 1,0 kW. Rotační výměník s dvojitým kartáčovitým těsněním (omezení prostupu odvodního vzduchu do přívodu) je poháněn EC motorem s minimálním příkonem. Jednotku lze doplnit vodním ohřívačem VBC, vodním chladičem CWK nebo přímým výparníkem DXRE, jež se instalují do potrubní trasy (volitelné příslušenství). Externí svorkovnice CB usnadňuje propojení externího příslušenství jednotky díky vstupům a výstupům včetně rozhraní RS485 pro ModBus RTU. Lze do ní zapojit přes kabel (4P4C s RJ10) i ovladač, který není součástí dodávky. Připojení jednotky k elektrické síti je přes standardní jednofázovou zásuvku 230/50Hz. Součástí dodávky je elektrický kabel o délce 1m.

Řídicí systém SAVE Control

Jednotka je vybavena inteligentním vestavěným řídicím systémem SAVE Control, který umožňuje variabilně zvolit ovládání:

SAVE LIGHT - jednoduchý ovladač pro základní řízení (stupně otáček, indikace alarmu a výměny filtrů)

SAVE TOUCH - dotykový ovladač je koncipován jako Smartphone a nabízí plné ovládání jednotky

SAVE CONNECT – modul pro vzdálené řízení přes aplikaci SAVE CONNECT (pro iOS i Android).

Průtoky vzduchu v jednotlivých stupních otáček (maximální, vysoké, normální, nízké, minimální), se pro přívodní a odvodní ventilátor nastavují samostatně a lze tak docílit požadovaného přetlaku, podtlaku nebo rovnotlaku. Jednotlivé funkce a režimy vždy využívají některý z těchto stupňů. Vestavěné čidlo vlhkosti společně s řízením otáček ventilátorů nebo rotačního regeneračního výměníku může zajištovat snižování vlhkosti ve větraném prostoru resp. ovlivňovat účinnost přenosu vlhkosti.

Funkce regulace

MANUAL, AUTO, řízení přenosu vlhkosti, řízení dle vlhkosti / CO2, týdenní program, rekuperace chladu, CAV/VAV řízení, volné chlazení, kompenzace průtoku vzduchu dle venkovní teploty, ECO, dále je možné aktivovat různé režimy jako např. provětrání, návštěva, krb, mimo domov, dovolená - bližší popis v katalogu resp. níže…

Certifikace

Jednotka SAVE VTR 150/B získala certifikát Eurovent. Testování bylo provedeno dle evropské normy EN13141-7:2010. Jednotky SAVE VTR 150/B jsou zapsané na seznamu výrobků a technologií (SVT) schválených pro program Nová zelená úsporám a to pod kódem SVT32443.
